人妻少妇久久中文字幕,国产精品户露av在线户外直播,欧美人成精品网站播放,国产99在线 | 亚洲

為了實(shí)現(xiàn)對(duì)材料的保護(hù)或裝飾作用，在化工，電子，電力，金屬，家具等行業(yè)中通常采用噴涂油漆，有色金屬，陽(yáng)極氧化膜等，這樣便出現(xiàn)了涂層、鍍層、敷層、貼層或化學(xué)生成膜等概念，我們稱(chēng)之為“覆層”或“涂層”。
　　涂層測(cè)厚已成為眾多行業(yè)中成品質(zhì)量檢測(cè)的重要工序，是產(chǎn)品達(dá)到優(yōu)質(zhì)標(biāo)準(zhǔn)的必備手段。
　　覆層厚度檢測(cè)方法主要有：楔切法、電解法、射線(xiàn)法、電容法、磁吸力法、磁感應(yīng)法、電渦流法及超聲波法等。
　　楔切法需要對(duì)漆膜表面進(jìn)行劃破然后按標(biāo)尺刻度對(duì)漆膜厚度讀數(shù)，楔切法對(duì)基材沒(méi)有太多要求，但其對(duì)漆膜是有損傷的，屬于有損測(cè)量。

     電解法是一個(gè)逆向的電鍍，適合對(duì)電鍍層的單層或多層測(cè)厚，會(huì)對(duì)涂層表面產(chǎn)生破壞，也屬于有損測(cè)量。

　　X射線(xiàn)瑩光法β射線(xiàn)反射法可以無(wú)接觸，無(wú)損測(cè)量，但裝置復(fù)雜昂貴，測(cè)量范圍小。因有放射源，故使用者必須遵守射線(xiàn)防護(hù)規(guī)范，一般多用于各層金屬鍍層的厚度測(cè)量。
　　電容法一般僅在很薄導(dǎo)電體的絕緣覆層厚度測(cè)試上應(yīng)用。

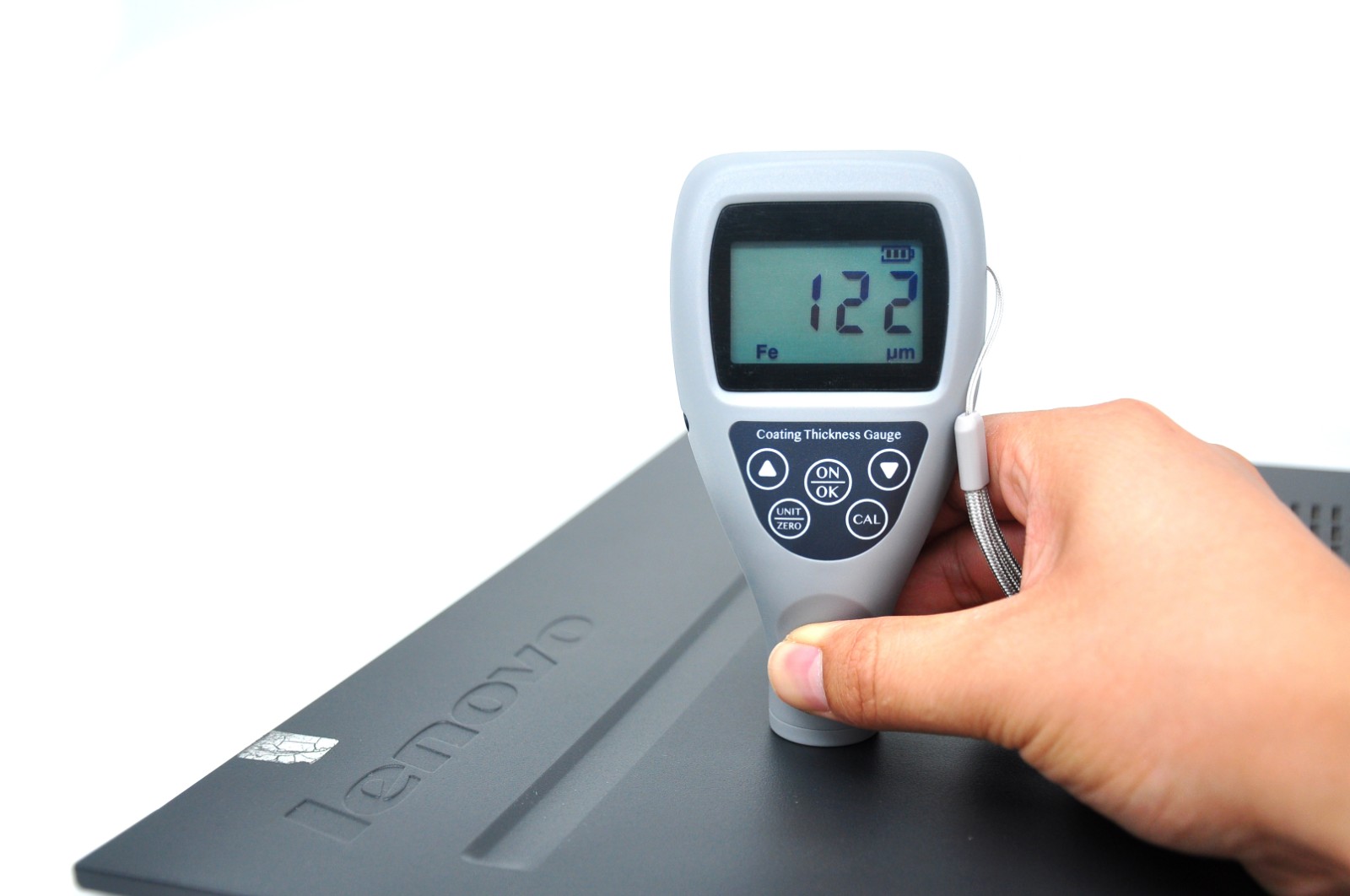

　　磁吸力法原理介紹：永久磁鐵（測(cè)頭）與導(dǎo)磁鋼材之間的吸力大小與處于這兩者之間的距離成一定比例關(guān)系，這個(gè)距離就是覆層的厚度。利用這一原理制成測(cè)厚儀，只要覆層與基材的導(dǎo)磁率之差足夠大，就可進(jìn)行測(cè)量。鑒于大多數(shù)工業(yè)品采用結(jié)構(gòu)鋼和熱軋冷軋鋼板沖壓成型，所以磁性測(cè)厚儀應(yīng)用最廣。測(cè)厚儀基本結(jié)構(gòu)由磁鋼，接力簧，標(biāo)尺及自停機(jī)構(gòu)組成。磁鋼與被測(cè)物吸合后，將測(cè)量簧在其后逐漸拉長(zhǎng)，拉力逐漸增大。當(dāng)拉力剛好大于吸力，磁鋼脫離的一瞬間記錄下拉力的大小即可獲得覆層厚度，新型的產(chǎn)品可以自動(dòng)完成這一記錄過(guò)程。這種儀器特點(diǎn)是操作簡(jiǎn)便、堅(jiān)固耐用、不用電源，測(cè)量前無(wú)須校準(zhǔn)，價(jià)格也較低，很適合車(chē)間做現(xiàn)場(chǎng)質(zhì)量控制。
　　磁感應(yīng)法測(cè)量原理介紹：利用從測(cè)頭經(jīng)過(guò)非鐵磁覆層而流入鐵磁基體的磁通的大小，來(lái)測(cè)定覆層厚度。也可以測(cè)定與之對(duì)應(yīng)的磁阻的大小，來(lái)表示其覆層厚度。覆層越厚，則磁阻越大，磁通越小。利用磁感應(yīng)原理的測(cè)厚儀，原則上可以有導(dǎo)磁基體上的非導(dǎo)磁覆層厚度。一般要求基材導(dǎo)磁率在500以上。如果覆層材料也有磁性，則要求與基材的導(dǎo)磁率之差足夠大（如鋼上鍍鎳）。當(dāng)軟芯上繞著線(xiàn)圈的測(cè)頭放在被測(cè)樣本上時(shí)，儀器自動(dòng)輸出測(cè)試電流或測(cè)試信號(hào)。早期的產(chǎn)品采用指針式表頭，測(cè)量感應(yīng)電動(dòng)勢(shì)的大小，儀器將該信號(hào)放大后來(lái)指示覆層厚度。近年來(lái)的電路設(shè)計(jì)引入穩(wěn)頻、鎖相、溫度補(bǔ)償?shù)鹊匦录夹g(shù)，利用磁阻來(lái)調(diào)制測(cè)量信號(hào)。還采用專(zhuān)利設(shè)計(jì)的集成電路，引入微機(jī)，使測(cè)量精度和重現(xiàn)性有了大幅度的提高（幾乎達(dá)一個(gè)數(shù)量級(jí)）�，F(xiàn)代的磁感應(yīng)測(cè)厚儀，分辨率達(dá)到0.1um，允許誤差達(dá)1%，量程達(dá)10mm。


　　磁性原理測(cè)厚儀可應(yīng)用來(lái)精確測(cè)量鋼鐵表面的油漆層，瓷、搪瓷防護(hù)層，塑料、橡膠覆層，包括鎳鉻在內(nèi)的各種有色金屬電鍍層，以及化工石油待業(yè)的各種防腐涂層。
　　　　電渦流法測(cè)量原理:高頻交流信號(hào)在測(cè)頭線(xiàn)圈中產(chǎn)生電磁場(chǎng)，測(cè)頭靠近導(dǎo)體時(shí)，就在其中形成渦流。測(cè)頭離導(dǎo)電基體愈近，則渦流愈大，反射阻抗也愈大。這個(gè)反饋?zhàn)饔昧勘碚髁藴y(cè)頭與導(dǎo)電基體之間距離的大小，也就是導(dǎo)電基體上非導(dǎo)電覆層厚度的大小。由于這類(lèi)測(cè)頭專(zhuān)門(mén)測(cè)量非鐵磁金屬基材上的覆層厚度，所以通常稱(chēng)之為非磁性測(cè)頭。非磁性測(cè)頭采用高頻材料做線(xiàn)圈鐵芯，例如鉑鎳合金或其它新材料。與磁感應(yīng)原理比較，主要區(qū)別是測(cè)頭不同，信號(hào)的頻率不同，信號(hào)的大小、標(biāo)度關(guān)系不同。與磁感應(yīng)測(cè)厚儀一樣，渦流測(cè)厚儀也達(dá)到了分辨率0.1um，允許誤差1%，量程10mm的高水平。
　　采用電渦流原理的測(cè)厚儀，原則上對(duì)所有導(dǎo)電體上的非導(dǎo)電體覆層均可測(cè)量，如航天航空器表面、車(chē)輛、家電、鋁合金門(mén)窗及其它鋁制品表面的漆，塑料涂層及陽(yáng)極氧化膜。覆層材料有一定的導(dǎo)電性，通過(guò)校準(zhǔn)同樣也可測(cè)量，但要求兩者的導(dǎo)電率之比至少相差3-5倍（如銅上鍍鉻）。雖然鋼鐵基體亦為導(dǎo)電體，但這類(lèi)任務(wù)還是采用磁性原理測(cè)量較為合適
